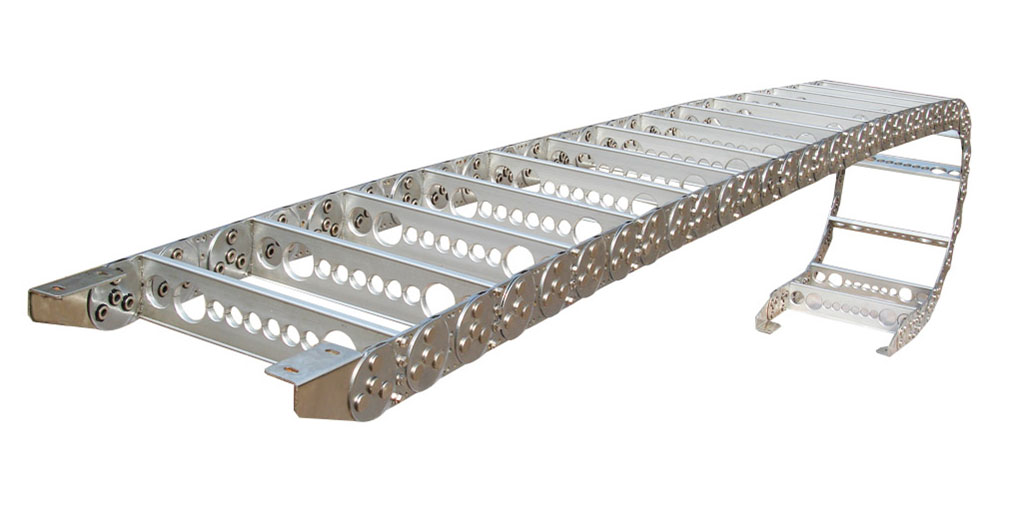

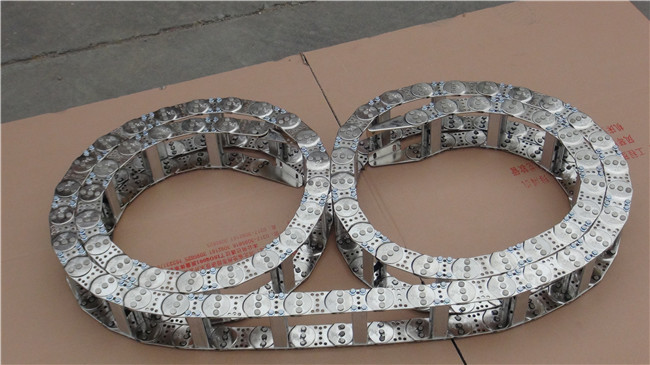

TL30鋼鋁拖鏈
- 產品品牌
- 產品型號
產品特點：
1.拖鏈可以適應最大移動速度10m/s
2.當處于最大移動速度時，摩擦噪音不得大于68db
3.拖鏈的使用壽命不應小于100萬次（往復）
TL型鋼鋁拖鏈主要參數及配套尺寸：
| 參考型號 | TL30 | TL45 | TL65 | TL80 | TL95 | TL115 | TL125 | TL155 | TL180 | TL225 | TL250 |
| 節距 | 30 | 45 | 65 | 80 | 95 | 115 | 125 | 155 | 180 | 225 | 250 |
|
彎曲半徑 |
40 |
50 75 90 114 145 |
75 90 115 125 145 185 |
100 115 125 145 185 200 250 300 |
115 145 200 250 300 |
145 200 225 250 300 350 |
200 250 300 350 470 500 575 700 750 |
200 250 300 350 450 500 600 |
250 300 350 450 490 600 650 |
400 450 600 750 800 850 1000 |
400 450 500 600 750 800 1000 |
|
拖鏈最小寬度 |
40 | 35 | 50 | 55 | 60 | 70 | 80 | 90 | 100 | 160 | 190 |
|
拖鏈高度 |
25 | 32 | 44 | 56 | 70 | 86 | 100 | 120 | 144 | 200 | 220 |
|
拖鏈長度 |
根據客戶需要設計 | ||||||||||
|
支撐板直徑 |
10 | 15 | 30 | 35 | 48 | 63 | 68 | 97 | 110 | 146 | 166 |
|
不支持范圍 |
3 | 4 | 5 | 8 | 9 | 10 | 10 | 10 | 10 | 12 | 14 |
